めねじ加工で使用する切削工具「タップ」にはいくつか種類があり、それぞれ用途や適した条件が異なります。 この記事では、タップの種類や用途、タップを立てる際の手順などについてご紹介します。加工したい素材や、ねじ穴の形状(規格)に適したタップを選定する際のご参考にしてください。

タップとは

おねじを使って何かを固定するときは、ねじ山に合わせるための穴「めねじ(雌ねじ)」が必要です。めねじを作るためには、ドリルであけた下穴をねじ形状に変形させる加工を行う必要があります。この丸い下穴をめねじに変形させる金属加工のひとつが「タップ加工」です。タップ加工に使用する工具は「タップ」と呼ばれます。
旋削加工やフライス加工などでもめねじを作ることはできますが、タップ加工はそれらの加工方法に比べて簡単に行えるのが特徴です。

タップの構造

タップは「食い付き部」「完全ねじ部」「溝部」「シャンク部」と、役割ごとに部位が区別されています。タップの基本的な構造と、それぞれの部位の役割をご紹介します。

・食い付き部

タップをまっすぐ下穴に差し込めるよう、テーパー状になっている部位です。食い付き部に完全なねじ山を作る機能はない(不完全ねじ)ので、作りたい有効ねじ長を算出する際は、このテーパー部分の長さは含めずに計算しなければなりません。

・完全ねじ部

実際に有効なねじ山を作る部位です。隣り合った山と山の間隔はピッチと呼ばれ、組み合わせるおねじの規格に適合するタップを選ぶ必要があります。

・溝部

タップ加工をする際は谷となる部分を削り取っていくため、切りくずが出ます。この切りくずを排出する通り道が「溝部」です。ストレート溝やねじれ溝など、溝の形状にはいくつか種類があります。

切りくずの排出性はタップ加工の作業性や仕上がり、工具寿命に大きく関わるため、溝部は重要な部位といえます。

・シャンク部

タップハンドルやフライス盤などの回転工具に取り付ける柄が「シャンク部」です。シャンク後端には、回り止めかつ回転トルク伝達がしやすいように四角形のタングが設けられています。

タップの種類

タップには「切削タップ」と「転造タップ」があり、それぞれ加工方法が異なります。転造タップは使用できる加工物が限られているので、一般的には切削タップが使われることが多いです。切削タップはそのなかでも、幅広い用途で使えるよう形状に種類があります。ここでは、タップの種類ごとの特徴をご紹介します。

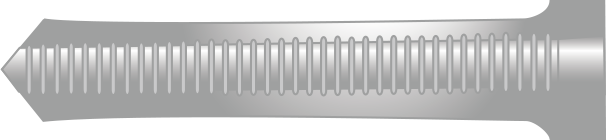

・ハンドタップ

ストレートの溝を持つタップがハンドタップで、強度を確保できることから、調質された金属などの被削材に適しています。機械でも使用できますが、ハンドタップには切りくずを上へ排出する機能がなく、切りくずを溝に抱え込んでしまいます。機械による連続作業ではなく手作業による単数加工が中心の用途となるので、ハンドタップという名称がつけられているのです。機械加工でハンドタップを使用すると加工速度を上げられないため、通常は他のタップを使用します。
ハンドタップは、食い付き部の異なる3種類のタップを使い分けます。これらは1番・2番・3番タップ、または先・中・上げタップと呼ばれ、順に使用することで必要な有効ねじ長をより深い位置まで確保することができます。

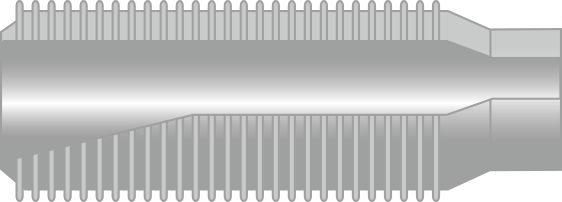

・ポイントタップ

ポイントタップはガンタップとも呼ばれ、シャンク側はストレート溝、先端側は左ねじれの斜め溝という溝形状をしています。先端側の斜め溝部分により、切りくずはタップの進行方向(穴奥側)に排出されるので、切りくずが邪魔にならずに作業できる点がメリットです。トラブルが少なく安定した加工が行えますが、切りくず排出の性質上、止まり穴に使用すると切りくずが詰まってしまうため、通り穴加工にのみ使用します。特に、切りくずがカールするような被削材に適したタップです。

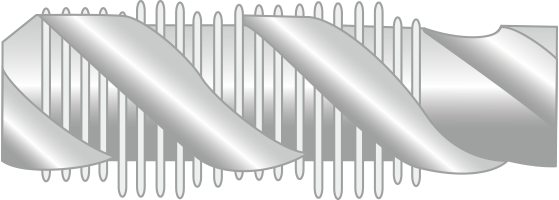

・スパイラルタップ

スパイラルタップは、溝形状がコイル状の右ねじれ溝によって、進行方向とは逆に切りくずを排出する構造です。切りくずが手前(シャンク側)に排出されることから、止まり穴の加工に適しています。ねじれ角にはいくつか種類があり、角度が大きいものほど切りくず排出性は高くなります。スパイラルタップは強度面でハンドタップに劣ることから、主に切りくずがカールする軟素材の加工に適しています。

食い付き部が短く手作業ではタップを垂直に立てにくいため、機械による加工で使用するのが一般的です。

・管用タップ

管用タップは、配管類を接続・結合するためのめねじ作成に用いられるタップです。密閉結合用のテーパーねじを作るタイプと、機械的接合用の平行ねじを作るタイプがあります。

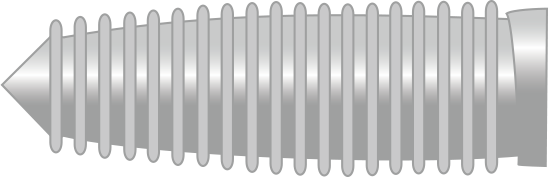

・盛上げタップ

これまでご紹介した4種類のタップは「切削タップ」ですが、盛上げタップは「転造タップ」です。ロールタップとも呼ばれます。材料に圧力をかけて塑性変形させることでねじ山の成形を行うため、切りくずは出ません。塑性変形でねじ山を形成する盛上げタップは、アルミニウムや銅など展延性の高い被削材に適しています。また、めねじの周囲は圧延した状態になるため強度が高く、有効径のばらつきなどが少ないことも特徴です。

ハンドタップの使い分け方

前述のように、ハンドタップは1番・2番・3番または先・中・上げの3種類に分けることができ、工程に応じて使い分けられています。特に、止まり穴の加工を行う際は、この3種類をセットで使用する必要があります。それぞれの特徴は、以下の通りです。

・1番タップ

1番最初の工程で使用するのが1番タップです。タップ先端の9山辺りまでがテーパー状に削られ、食い付き部となっています。タップ先端に向けて細くなっていることから、先端が下穴に入りやすく、まっすぐタップを立てることが可能です。
刃が少ないので弱い力で切削できる一方、穴の入り口部分にしかねじ山を作ることはできません。

・2番タップ

1番タップによる加工の後に使用するタップで、中(なか)タップとも呼ばれます。タップの先端5山辺りまでテーパー状に削れているのが特徴です。
ねじ山の修正を行ったり、フライス盤にハンドタップを取り付けて使ったりする場合は、2番タップが使われることが多いです。

・3番タップ

仕上げの際に使用するのが3番タップです。穴の底まで加工を行うもので、食い付き部として先端1.5山が削れています。
通り穴は2番タップまででも加工を行えますが、止まり穴にネジ山を設ける場合は、3番タップでの加工が必須です。

タップを立てる手順

タップを使って行うめねじ加工は、「タップを立てる」といわれることもあります。少量生産にも向いていて多くの用途で活用できるのが魅力ですが、硬さがある分脆い工具でもあります。そのため、タップを使用してめねじ加工を行う際は、使い方や正しい手順を理解することが重要です。ここでは、タップを立てる具体的な手順についてご紹介します。

・下穴をあける

最初に、金属などタップを立てたい被削材に対して、ボール盤などで下穴をあけます。あける下穴のサイズは、使用するねじのサイズで決まっています。ねじのサイズに対して穴が小さすぎるとタップが動かなくなり、大きすぎる場合はねじ山を切ることができません。寸法表などを確認して、適切な穴をあけることが重要です。
この時、下穴が斜め方向だとタップが折れる可能性があるので、垂直になるように作業を行う必要があります。

・タップハンドルを取り付ける

ハンドタップを使って手作業で加工を行う場合は、タップにタップハンドルと呼ばれる工具を取り付けます。片手で作業を行えるT型や一文字型など、さまざまな種類があります。タップハンドルとタップの大きさが合っていないとしっかり固定されないため、適切なタップハンドルを選ぶことが重要です。

機械加工の場合も、軸がぶれないようにしっかりと取り付けを行ってください。

・タップを慎重にねじ込む

下穴をあけてタップを準備したら、下穴に対して垂直にタップを立て、押し付けながら回してかませます。タップが斜めにかむとねじ穴も斜めになるので、確実に垂直になっているか確認を行います。
また、潤滑油を使用して目詰まりなどを防ぐことも重要です。
タップを垂直にかませたら、慎重にねじ込みます。無理に回すとタップが折れてしまう恐れがあるので、回転が重くなったら少し反対に回してください。ハンドタップの場合、1番タップで作業を終えたら、2番タップ、3番タップと同様の作業を繰り返します。
ねじ山を切ることができたら、タップを反対方向に回して抜き取り、バリ取りを行って完了です。

タップ選びに重要なねじ規格の種類

タップを使ってねじ山加工を行う際は、ねじの規格に合わせたタップを選定する必要があります。ねじの規格の種類とそれぞれの特徴は、以下の通りです。

・メートルねじ

メートル法の単位でねじのサイズを表す規格で、一般的には「ミリねじ」と呼ばれます。ねじ山のピッチ間隔で細目と並目の2種類に分けられ、日本ではメートル並目ねじが使われることが多いです。M3やM6などと表記され、呼び径を一目で確認できるようになっています。

・インチねじ

名前の通り、インチでサイズが表記されているねじのことです。1インチ(25.4mm)を基準として、1インチ内にあるねじ山の数と太さでサイズが決まります。
アメリカ規格のユニファイねじ(UN)と、イギリス規格のウィットねじ(W)の2種類があり、ウィットねじは1968年にJIS規格では廃止されたものの、水道や建設といった現場では使われています。

・管用ねじ

水道管など、配管類を接続・結合するためのねじです。機械的接合を目的とした管用平行ねじと、気密性が必要な部分に使用する管用テーパーねじの2種類に分けられます。サイズ表記はインチで行うのが一般的です。

穴の種類でタップを使い分けることも重要

めねじ加工を行う際は、穴の形状に応じてタップを使い分けることも重要です。穴の形状は、貫通していない止まり穴と、貫通している通り穴に分けることができます。
止まり穴の加工に対して、切りくずが進行方向側に排出されるポイントタップを使用すると、切りくずが排出されずにタップの破損につながる恐れがあります。
また、穴が深すぎると、加工中にタップが折れてしまう可能性が高くなる点にも注意が必要です。一般的に、加工できるタップ穴の深さの限界はタップ径の2.5倍ほどとされます。
加工する穴の種類や深さに応じてタップを適切に使い分けることが、効率的に加工を行うためには欠かせません。

用途に応じてタップを選定しよう

めねじ加工に使用するタップには、形状や加工方式によってさまざまな種類があります。止まり穴加工にはスパイラルタップを使うなど、適した場面で使い分けることが大切です。また、タップが折れてしまうこともあるため、作業は慎重に行う必要があります。
ご紹介した種類やタップの立て方、ねじ規格の種類などを踏まえて、精度の高い加工を行いましょう。
