GL 溝入れと突っ切り外径/内径

2023-2

new

突っ切りと溝入れ製品は、高圧内部供給クーラント対応。

外径用工具 GLAFと自動盤用工具GLAF-Sが追加され、
生産性の高い加工のために、さらなる選択肢となります。

最大 140 Barのクーラント圧力に適用。
高ければ高いほど工具寿命が長くなり、切り屑処理能力が改善されます。

カタログダウンロード

GL GROOVING AND PARTING-OFF_NP2023-2_EN　　　PDF　　7MB

ダウンロード

製品特徴

幅広い製品レンジ
　最高のパフォーマンスが実現できるポケットデザインを採用。
　最大切込み深さ(CDX)は最大40mm

深い突っ切り
　汎用性の高いGLシリーズでご利用いただけます。
　刃先を正確に狙った上下の内部クーラント供給によって摩擦と熱が軽減されます。

長く安定した工具寿命
　信頼性の高い耐摩耗性能を実現します。
　厳しい要求精度のために、より高いクーラント圧力でも使用可能(140Bar)

高生産性
　切り肩を短くし、切り肩排出が改善されます。
　さまざまなクーラント接続が利用可能です。

シンプルで汎用的
　すべての工作機械タイプに適用。

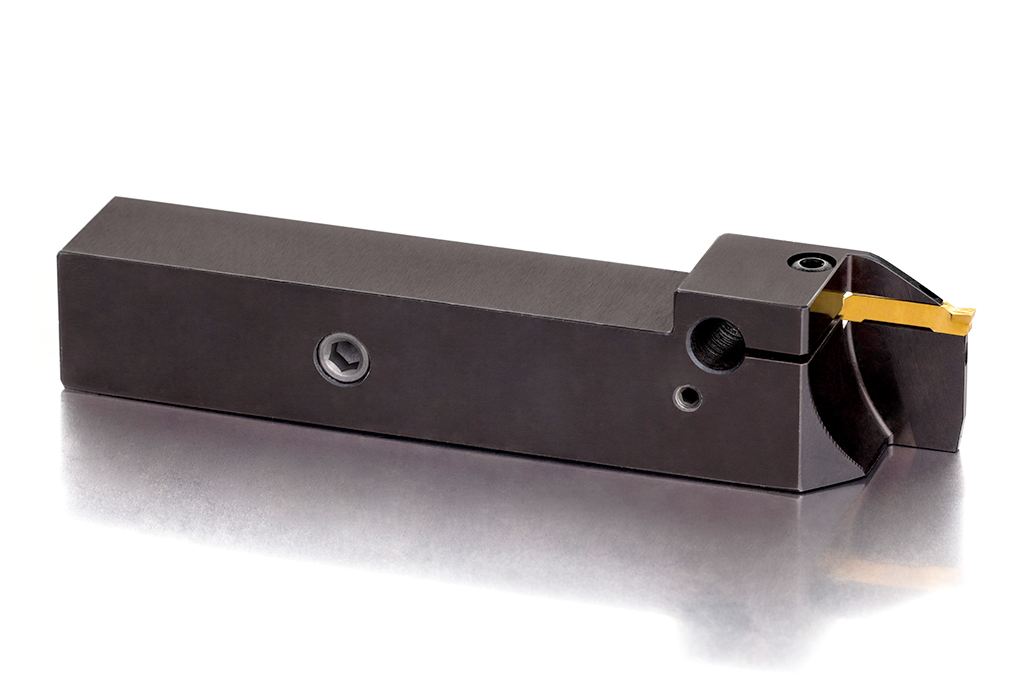

GLAF

・幅広い製品レンジ / 内部給油

・シャンクサイズ：
　20x20　25x25

・インサートサイズ：
　2 mm - 8 mm

GLAF 製品ラインナップ >
GLAF-S

・自動盤向け / 内部給油

・シャンクサイズ：
　12x12　16x16

・インサートサイズ：
　2 mm - 4 mm

GLAF - S 製品ラインナップ >
GLSF(-S)

・幅広い製品レンジ / 外部給油

・シャンクサイズ：
　12x12　16x16　20x20　25x25　32x32

・インサートサイズ：
new　1.5 mm - 8 mm

GLSF (- S) 製品ラインナップ >

内径溝入れ工具　内部クーラント供給

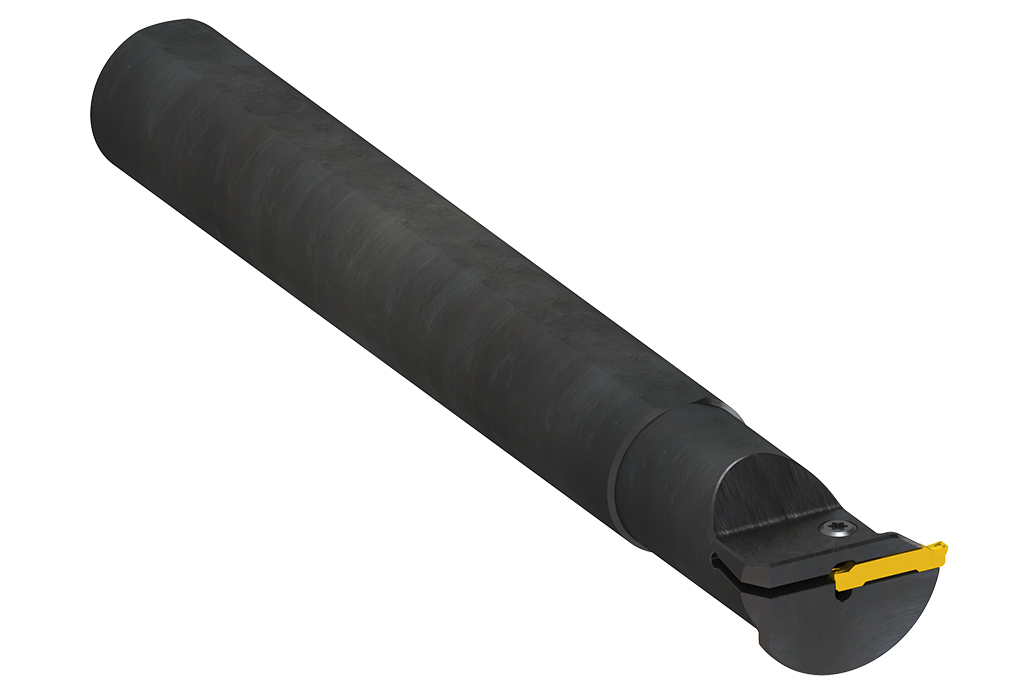

GLAG

GLインサートを使用する内径溝入れ用ホルダの新製品をリリ
ースしました。ブレードの強化設計により、切削中に優れた
安定性が確保され、高い切削速度でも高い精度が得られます。

GLのインサートは複数の形状と互換性があり、汎用性と柔軟
性を提供します。加工径は32mmから対応しており、幅広い
アプリケーションに適しています。

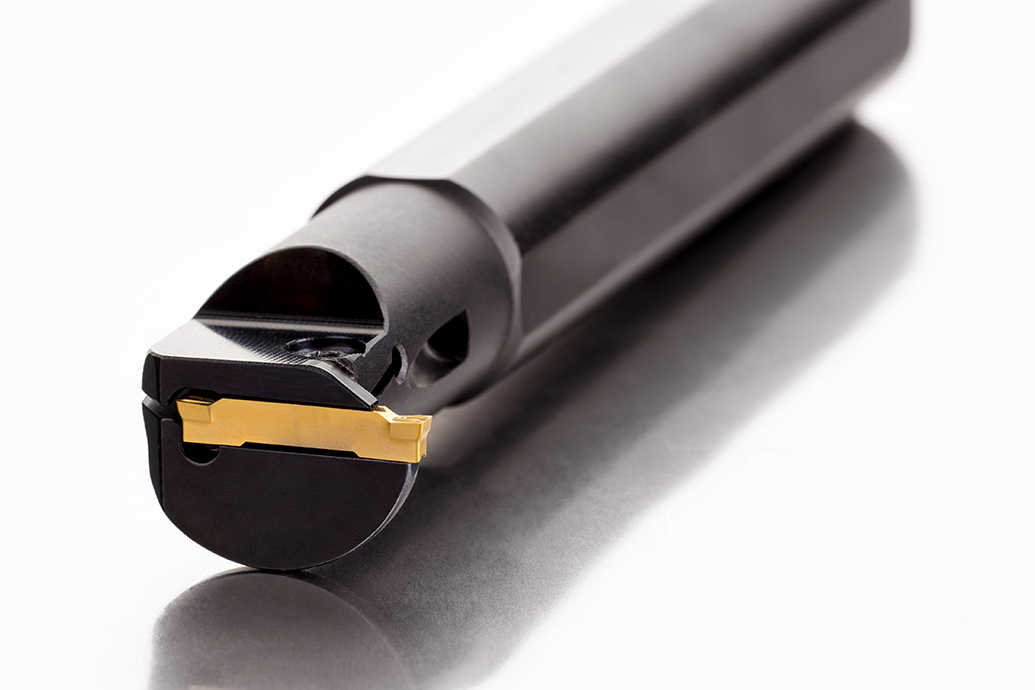

GLAG

・内径溝入れ

・シャンクサイズ：
　25/32/40mm

・インサートサイズ：
　GL2-GL4

GLAG 製品ラインナップ >

端面溝入れ工具

GLSF - GLSG

新しいGLシリーズは旋盤の右・左回転に対応したアキシャル
タイプの2種類と、旋盤左回転に対応したラジアル90°タイプ
をラインナップしました。

すべての工具は強化されたブレードとインサートシートの堅
牢な設計が特徴で、厳しい要求の深い端面溝入れ加工に信頼
の高い安全性を確保します。

GLSF - R

・右勝手 / 端面溝入れ

・シャンクサイズ：
　20x20　25x25　32x32

・インサートサイズ：
　GL3 - GL6

GLSF - R 製品ラインナップ >
GLSF - L

・左勝手 / 端面溝入れ

・シャンクサイズ：
　20x20　25x25　32x32

・インサートサイズ：
　GL3 - GL6

GLSF - L 製品ラインナップ >
GLSG - R

・右勝手 / 90°

・シャンクサイズ：
　25x25

・インサートサイズ：
　GL3 - GL4

GLSG - R 製品ラインナップ >
