ホルダーとチップの組み合わせは、以下の表をご確認ください。

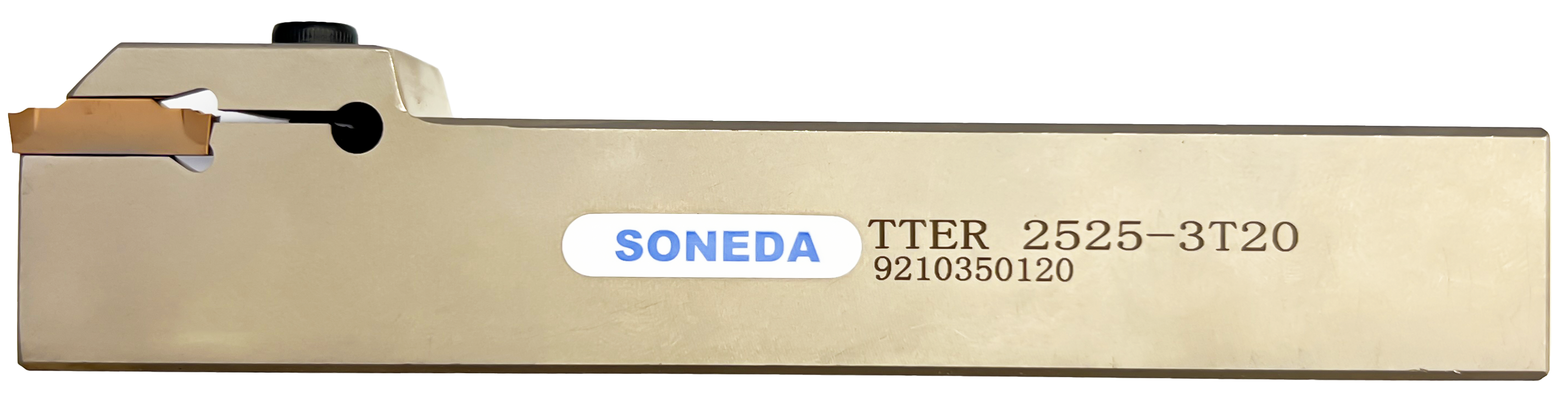

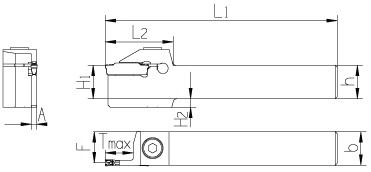

ホルダー

型式		Dimension(mm)										inserts
		幅	h	b	H1	H2	A	L1	L2	F	Tmax
TTER	2020-2T08	2	20	20	20	0	1.8	125	33	19.1	8	KJCD-202-**
	2020-2T12	2	20	20	20	0	1.8	125	33	19.1	12
	2020-2T17	2	20	20	20	0	1.8	125	37	19.1	17
	2020-3T09	3	20	20	20	0	2.4	125	32	18.8	9	KJCD-302-**
	2020-3T12	3	20	20	20	0	2.4	125	32	18.8	12
	2020-3T20	3	20	20	20	0	2.4	125	38	18.8	20
	2020-3T25	3	20	20	20	0	2.4	125	45	18.8	25
TTEL	2020-2T08	2	20	20	20	0	1.8	125	33	19.1	8	KJCD-202-**
	2020-2T12	2	20	20	20	0	1.8	125	33	19.1	12
	2020-2T17	2	20	20	20	0	1.8	125	37	19.1	17
	2020-3T09	3	20	20	20	0	2.4	125	32	18.8	9	KJCD-302-**
	2020-3T12	3	20	20	20	0	2.4	125	32	18.8	12
	2020-3T20	3	20	20	20	0	2.4	125	38	18.8	20
	2020-3T25	3	20	20	20	0	2.4	125	45	18.8	25
TTER	2525-2T08	2	25	25	25	0	1.8	150	33	24.1	8	KJCD-202-**
	2525-2T12	2	25	25	25	0	1.8	150	33	24.1	12
	2525-2T17	2	25	25	25	0	1.8	150	37	24.1	17
	2525-3T09	3	25	25	25	0	2.4	150	32	23.8	9	KJCD-302-**
	2525-3T12	3	25	25	25	0	2.4	150	32	23.8	12
	2525-3T20	3	25	25	25	0	2.4	150	38	23.8	20
	2525-3T25	3	25	25	25	0	2.4	150	45	23.8	25
TTEL	2525-2T08	2	25	25	25	0	1.8	150	33	24.1	8	KJCD-202-**
	2525-2T12	2	25	25	25	0	1.8	150	33	24.1	12
	2525-2T17	2	25	25	25	0	1.8	150	37	24.1	17
	2525-3T09	3	25	25	25	0	2.4	150	32	23.8	9	KJCD-302-**
	2525-3T12	3	25	25	25	0	2.4	150	32	23.8	12
	2525-3T20	3	25	25	25	0	2.4	150	38	23.8	20
	2525-3T25	3	25	25	25	0	2.4	150	45	23.8	25

商品はこちら

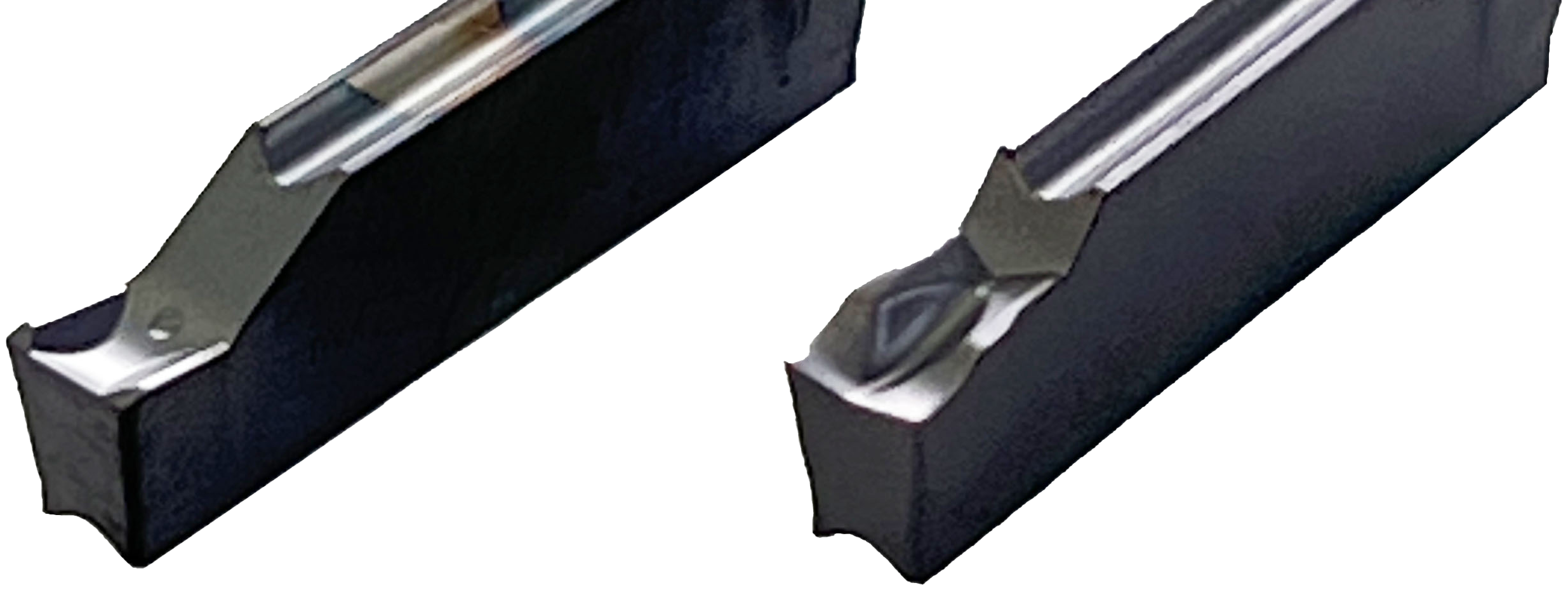

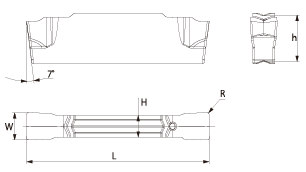

インサート

型式	寸法(mm)						送り (mm/rev)	TP624
	W	R	L	H	h	Tmax
KJCD-202-CM	2	0.2	20	1.7	4.7	19.7	0.04~0.15	〇
KJCD-302-CM	3	0.2	20	2.4	4.7	19.7	0.05~0.16	〇
KJCD-202-CH	2	0.2	20	1.7	4.7	19.7	0.05~0.20	〇
KJCD-302-CH	3	0.2	20	2.4	4.7	19.7	0.07~0.25	〇
